Knife e Edge Slide no Blender 2.60



Modelando alguns objetos, precisei manipular faces por meio de cortes e movimentar arestas sem modificar o formato de dos objetos. Isso só é possível por meio da ferramenta knife e Edge Slide. Porém desde o blender 2.50 a forma de acessar essas ferramentas mudou um pouco e é isso iremos ver neste post.






Knife

Na versão 2.49 quando se teclava "k", logo mudava o cursor do mouse para ferramenta de corte, mas no blender 2.60 funciona assim:

Selecione a face que deseja cortar. Depois  e tecle "k+arraste o mouse".

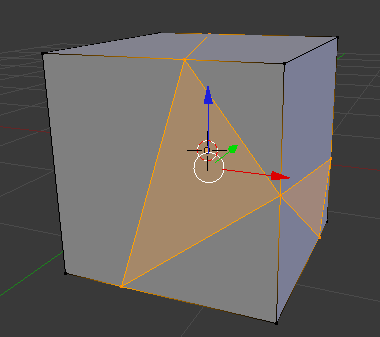

O resultado provavelmente deve ser esse abaixo. As arestas ficarão desalinhadas e desajustadas.




Pra corrigir isso, a nova versão vem com uma ferramenta para ajusta as arestas. Basta teclar "F6" logo após o primeiro corte e aparecerá a janela abaixo com as opções de ajuste.





 O resultado será igual ao abaixo:





Edge Slide


Essa dica é pra quem ainda não a conhece. Por exemplo se você faz uma divisão no meio de um objeto parcialmente cilindrico e depois usar os metodos convencionais para mover a divisão para o topo, certamente você vai modificar a forma do objeto.   A Edge Slide serve para movimentar arestas sem modificar a forma do objeto.

Para usar o edge slide você deve selecionar as arestas a serem movimentadas e teclar "ctrl+e" que exibirá um menu contendo a opção Edge Slide, clique nele.




O resultado será igual abaixo. O cilindro não perde sua forma após a movimentação das arestas.




Aproveite a dica e até a próxima.
